【バイクカスタム】カウル外し【Ninja250R】

Ninja250R



色々カスタムをしている中、カウルを外す機会が多かったので、カウル外しだけ別に取り上げてみたい次第です。

参照も楽になるかなと。



■時間:?時間程度

 ※どこまで外すか、次第です







目次



0.事前準備

【工具】

・六角レンチセット



・六角スパナorラチェット



・ドライバーセット



・ペンチ



1.タンデムシート

リアカウルを外す際や、リア側の配線を弄る際に外す必要があります。



①鍵を使って普通に外す

f:id:shibatty:20201030001448j:plain





2.センターカウル

下図の位置のカウルを指しています。

シートを外す際に、外す必要があります。

f:id:shibatty:20210320141050j:plain



①図の位置にある六角ねじを外す(両サイド)

f:id:shibatty:20201030001536j:plain



②図の3ヶ所にカウルがピン止めされているので、えいやー!で引っこ抜く(両サイド)

※壊さないように・・・

f:id:shibatty:20201030001653j:plain











3.シート

下図のシートを指しています。

バッテリがある場所です。

配線やバッテリ絡みのカスタムの際は外す必要があります。

f:id:shibatty:20210320141520j:plain



①図の位置にあるプラスねじを外す(両サイド)

f:id:shibatty:20201030001830j:plain



②リア側に引く感じで抜く

 リア側にフックのように引っかかっている感じです。

f:id:shibatty:20201030001915j:plain





4.リアカウル

下図のカウルを指しています。

ここにウィンカーリレーや配線が収納されています。

ウィンカーリレーや配線を弄る際は外す必要があります。

フェンダーとも繋がっているので、フェンダーを弄る際も同様です。

f:id:shibatty:20210320144913j:plain



①図の通り、表側4カ所の六角ねじを外す

f:id:shibatty:20201030002026j:plain



②図の通り、下側の六角ねじを外す(両サイド)

f:id:shibatty:20201030002324j:plain



③左右にパカっと開いてカウルを外す











5.メインカウル



下図のカウルを指しています。

フロントからの配線やウィンカーを弄る際は外す必要があります。

(メインだけあって、ちょいと大変です。。。)

f:id:shibatty:20210320145126j:plain

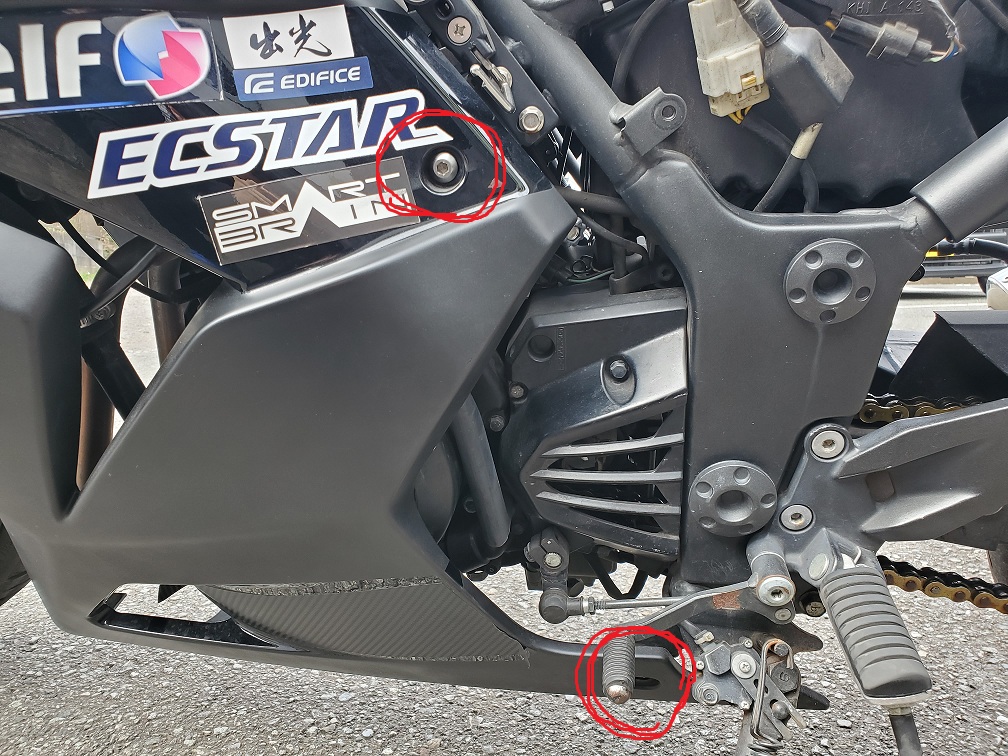

①図の通り、六角ネジ2カ所を外す(センターフレームとの接続)

f:id:shibatty:20210320152609j:plain

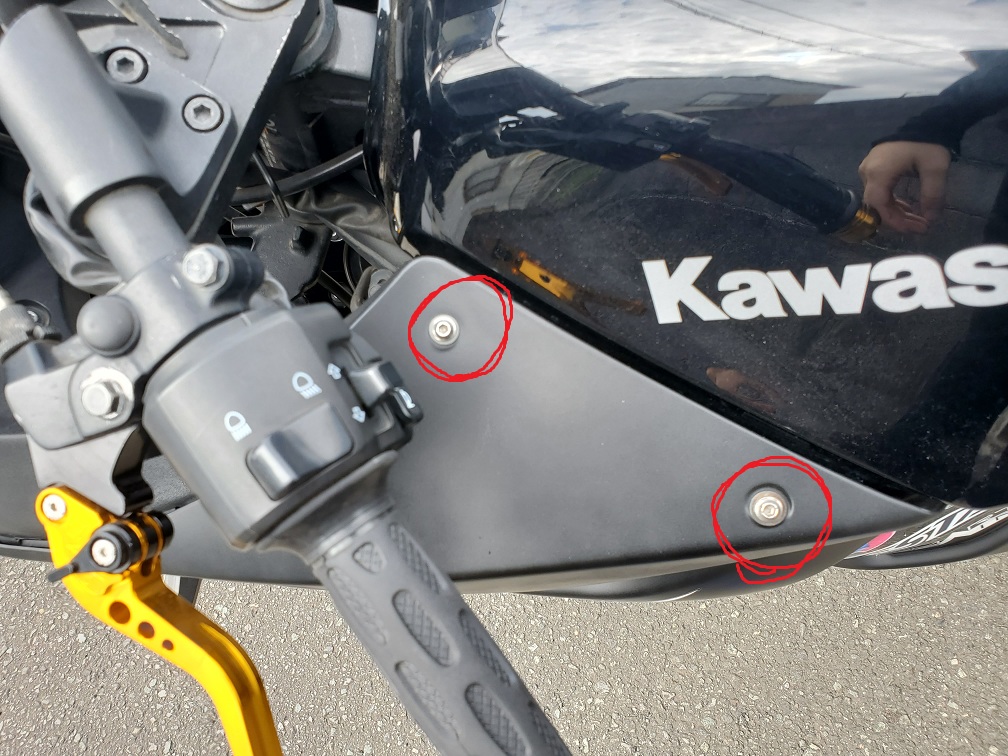

②図の通り、六角ネジ2カ所を外す(フロントフレームとの接続)

f:id:shibatty:20210320152659j:plain

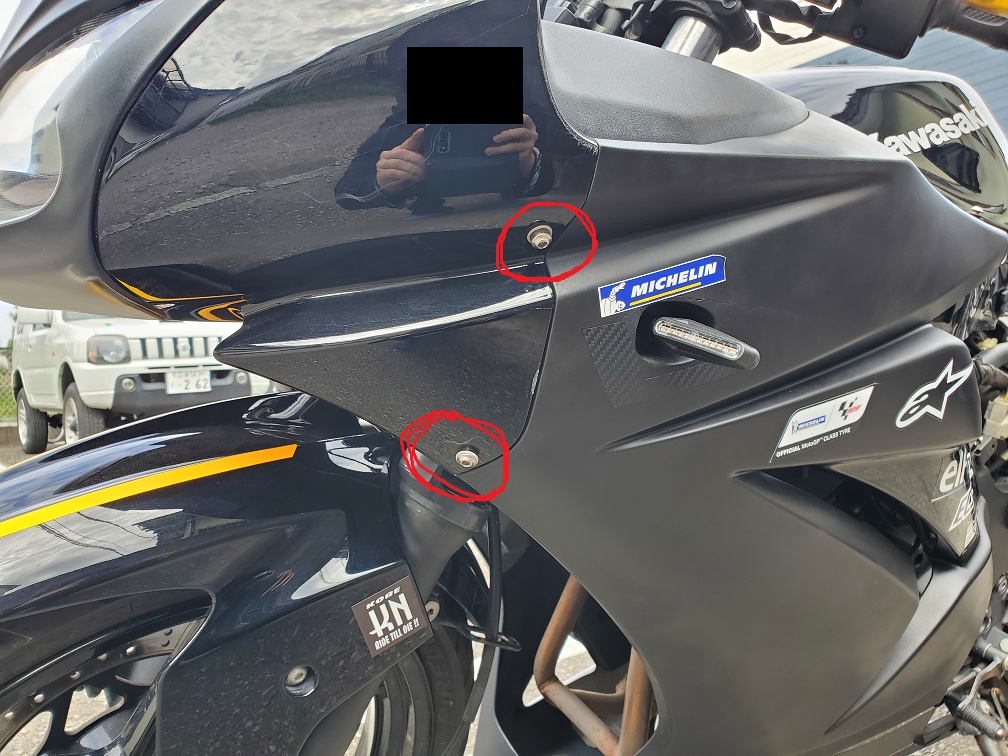

③図の通り、六角ネジ2カ所を外す(フロントカウルとの接続)

f:id:shibatty:20210320152802j:plain

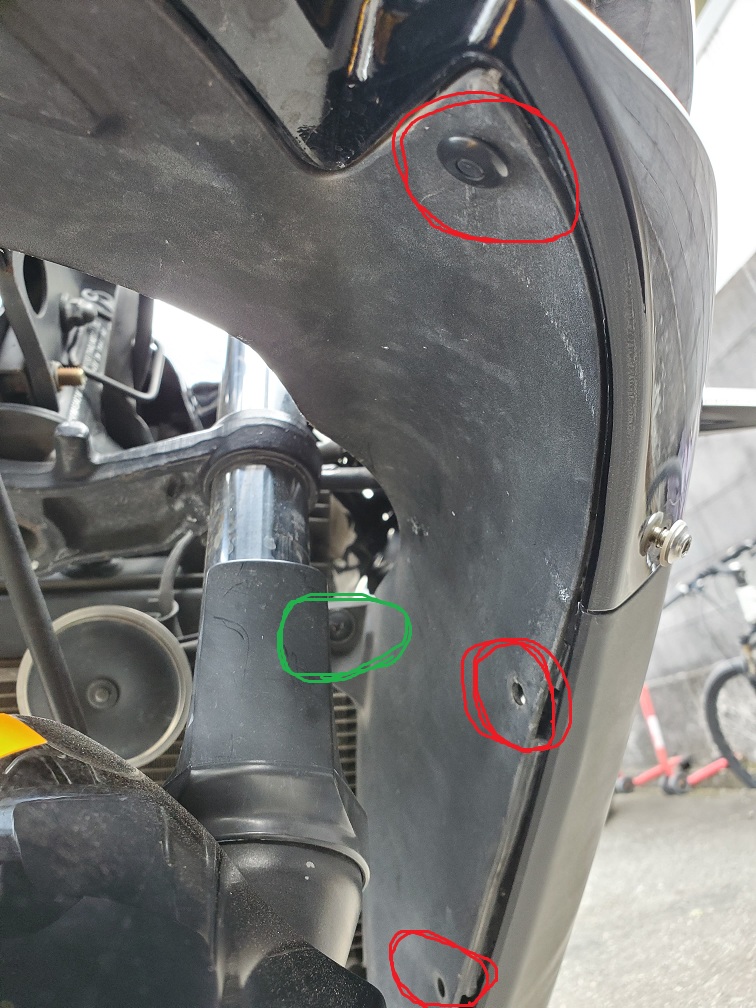

赤丸のピンと、緑丸の+ネジを外す(フロントカウルとの接続)

※ピンは中央部分を押し込むと抜けるようになっています。

※留める時は中央部分を引っ張りぬいた状態で差し込み、図の位置まで真ん中部分を押し込むと圧接されます。

f:id:shibatty:20210320153007j:plain

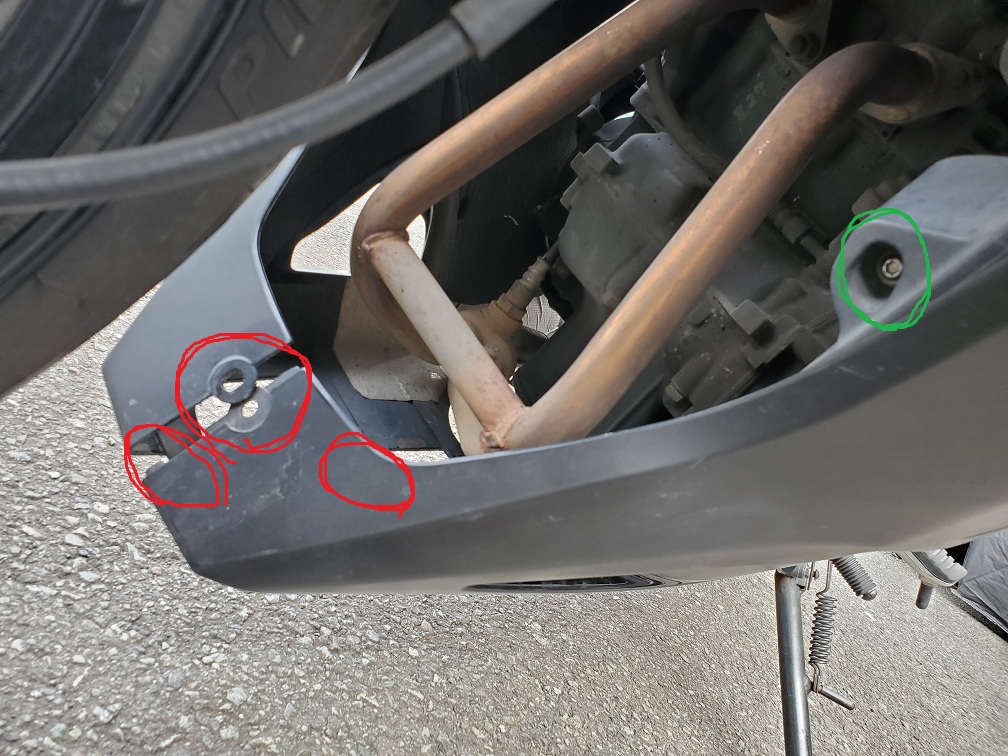

赤丸のピンと、緑丸の六角ネジを外す

f:id:shibatty:20210320153144j:plain

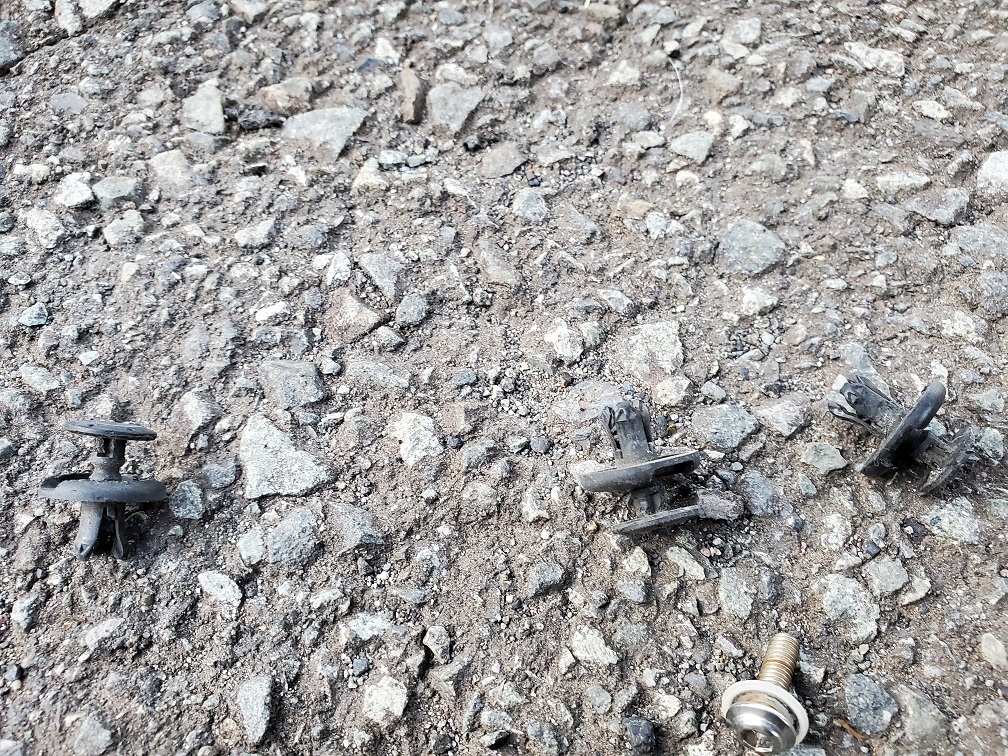

※ピン

f:id:shibatty:20210320153548j:plain

※マイナスドライバなどで中央部分を引っこ抜くと抜けます。

※止める時は、その状態で差し込み、中央部分を押し込むと圧接されます。



⑥メインカウルをリア側に引っ張る感じで、フロントカウルから脱着させる

 ※フロントカウルにツメみたいなもので引っかかってます。





6.フロントカウル

下図のカウルを指しています。

メーターボックスの配線やホーンを弄る際に外す必要があります。

f:id:shibatty:20210320154314j:plain



①図の通り、4カ所の六角ネジを外す(メーターボックスと接続)

※メインカウルとほぼ共存しているため、メインカウルを外すとほぼほぼ外れます

f:id:shibatty:20210320154448j:plain



②フロントに引っ張る感じで脱着させる











7.メーターボックス

おまけで、メータボックスの外し方です。

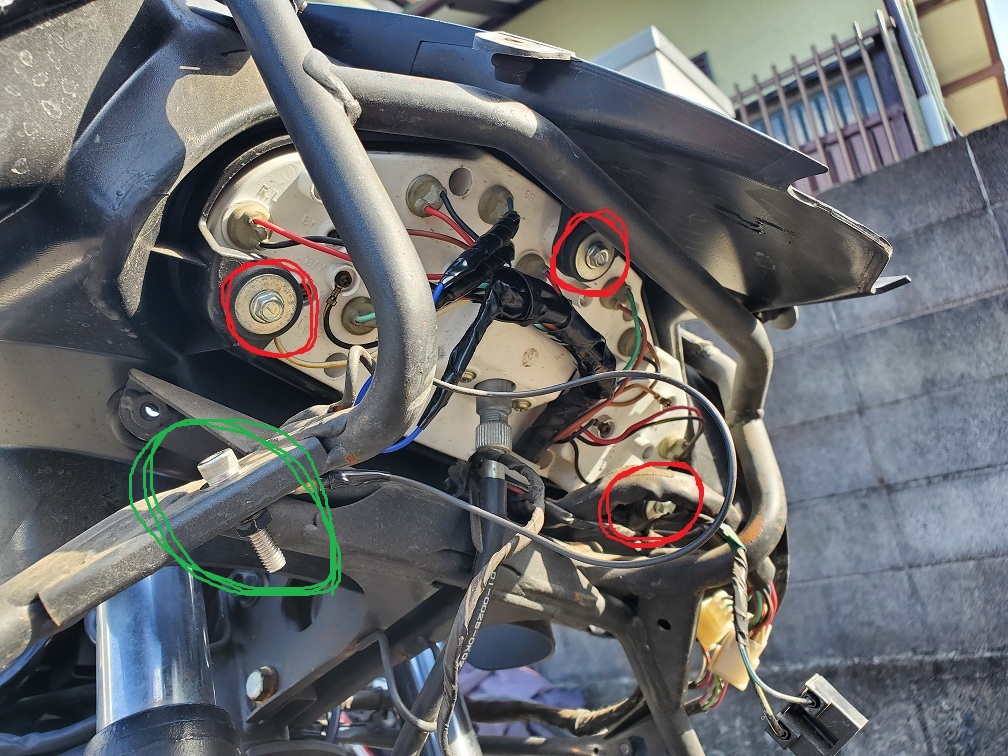

①図の通り、3ヶ所の六角ネジを外す

f:id:shibatty:20210320154819j:plain



②メーターボックスの側の部分をリア側へ引っ張る





8.さいごに

ネジだけはなくさないようにしてくださいね・・・

(弄るごとにネジが一本なくなっていくホラー)



それではビバ、Ninjaライフ!
