【バイクカスタム】LEDウィンカー装着【Ninja250R】

f:id:shibatty:20201029234334j:plain

いつかウィンカーをLEDにしようと思って時間が経ってしまいましたが、先日ウィンカーがポッキリ折れてしまいまして・・・

これをいい機会としてLEDウィンカーに交換することとしました。



Ninja250RLEDウィンカー装着方法について記載していきます。



■費用:4~5000円程度

 ※仕様上、ウィンカー本体、ウィンカーリレー、整流ダイオードが必要です



■時間:3~4時間程度

 ※カウルの全外しが必要です

 ※配線弄りに経験がないと苦戦するかもです







目次



0.事前準備

【工具】

・六角レンチセット



・六角スパナorラチェット



・ドライバーセット



・ペンチ



・電工ペンチ



【必要物】

・LEDウィンカー(当製品は2極ウィンカーリレー付き)

※ウィンカーリレーは2極の物が必要



・整流ダイオード(ウィンカーパイロットハーネス)

※ウィンカーへ流れている電流を分流させるためのやつ



ギボシ端子(オスメス)



・接続コネクター

※電工ペンチがないかたは、このコネクタで代用可能です

 (ペンチで加締めるタイプで、被膜を剥かずに使えます。)



・M8かM6のねじセット



・ビニールテープ



1.カウル外し

全てのカウルを外す必要があります。

カウル外しは過去記事を参考にしてください。

※ネジは失くさないように・・・



datsusara-susume.hatenablog.com













2.既存ウィンカー外し

フェンダーに配線が繋がっているリアウィンカー(左右)の配線を外す

下図で言う左側オレンジ丸の2カ所です。

f:id:shibatty:20201030002822j:plain

フェンダーとボディの間から引き入れる隙間がない時は、フェンダーのねじを緩めて隙間を広げてあげると良いです



フェンダーに取り付いてある既存ウィンカーを外す

 (純正なら+ネジ)

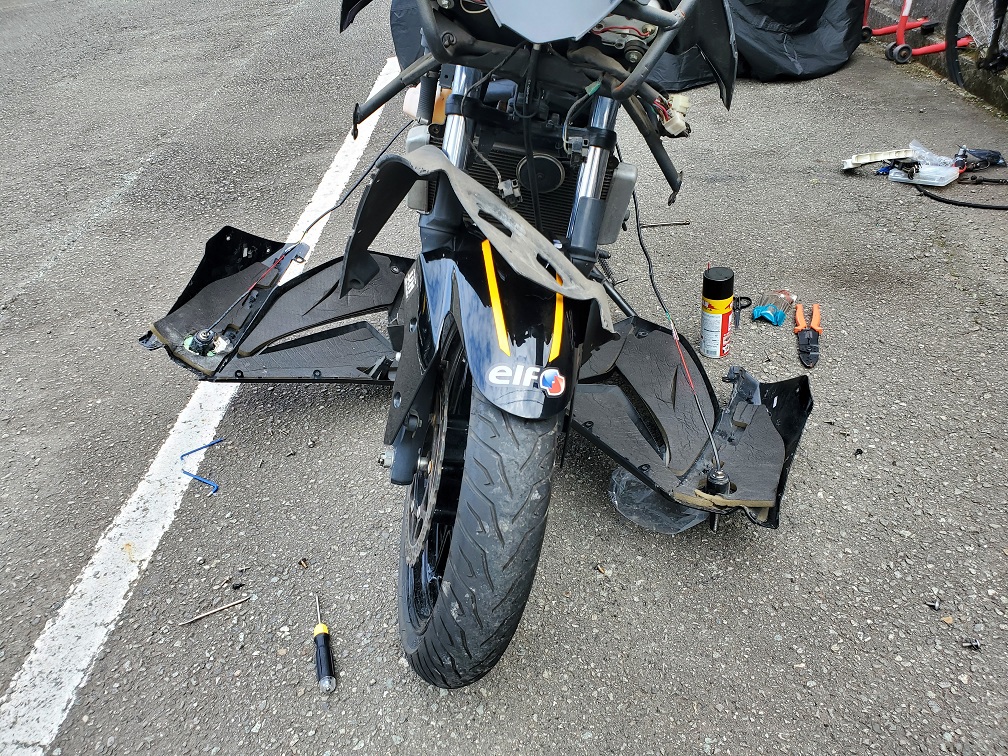

③メインカウルについているフロントウィンカー(左右)と、そこから繋がっている配線を外す

f:id:shibatty:20210320173803j:plain

(純正なら+ネジ)

(配線はメインカウルの内部に配線されてあります)





3.LEDウィンカーの取付け

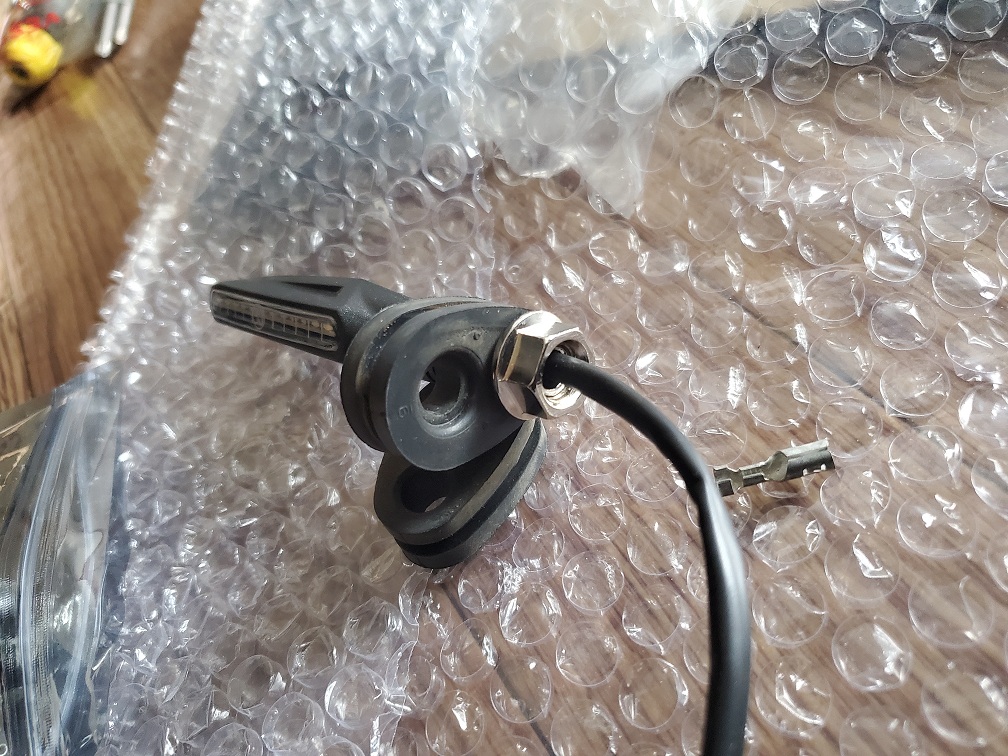

LEDウィンカー取付けにあたって、取付けイメージは下図の通りになります。

f:id:shibatty:20210320174120j:plain

ウィンカー取付け土台のゴムに、こんな感じに取付ける形です。

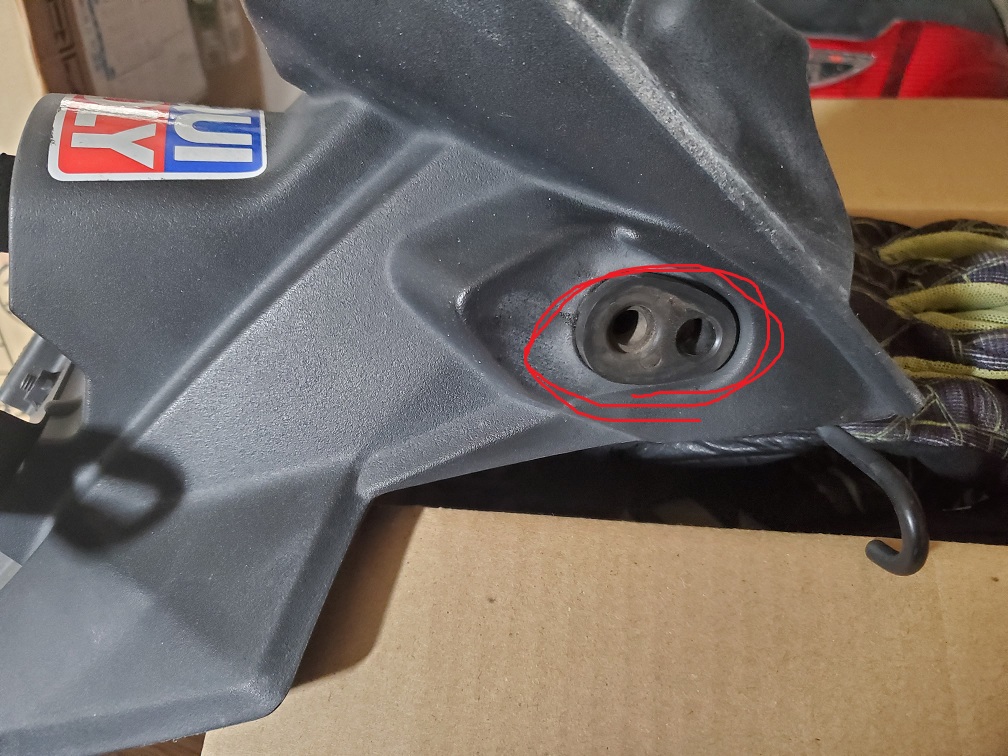

フェンダーレスにした人は、純正フェンダーからマイナスドライバーなどでくりぬいて使いまわせます。

f:id:shibatty:20210320174247j:plain

ここに埋め込んであるやつですね。



①この土台に対して、前後左右の4本を仮に取付ける

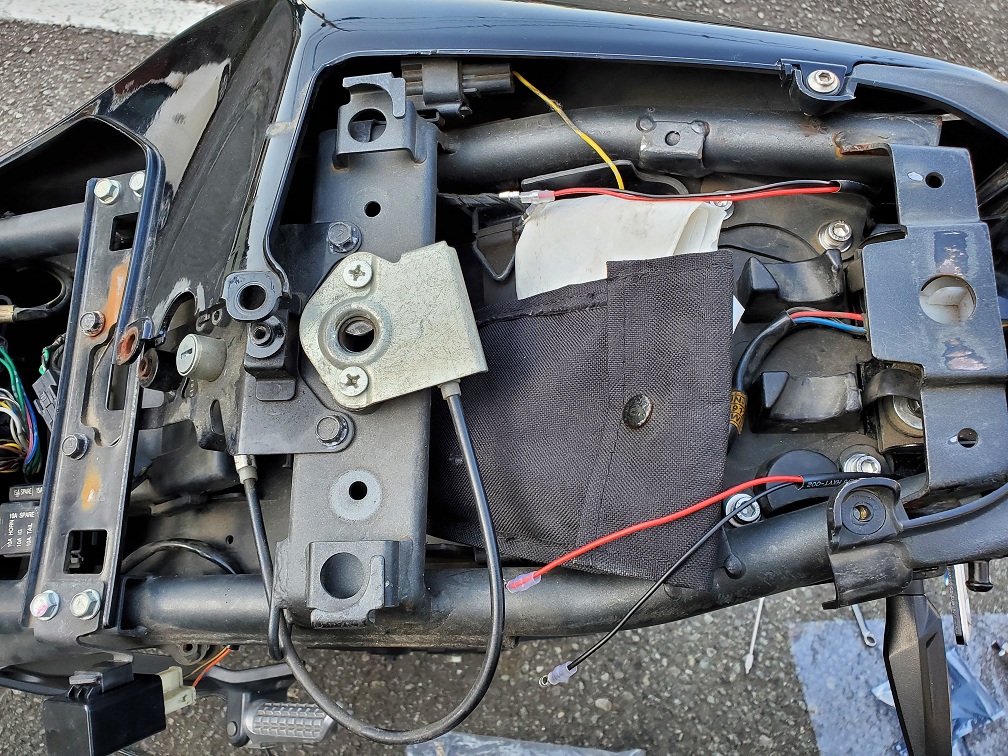

②リアウィンカーは、フェンダー部からリアシートの内部へ配線を引き入れる

f:id:shibatty:20210320174624j:plain

フェンダーとボディの間から引き入れる隙間がない時は、フェンダーのねじを緩めて隙間を広げてあげると良いです





4.ウィンカー配線

ここからが本番です。

ショートが心配な方はバッテリーを外して作業してください。

※電工ペンチの使い方を知っている前提で説明します



①純正ウィンカー配線の使いまわし(前後左右4本)

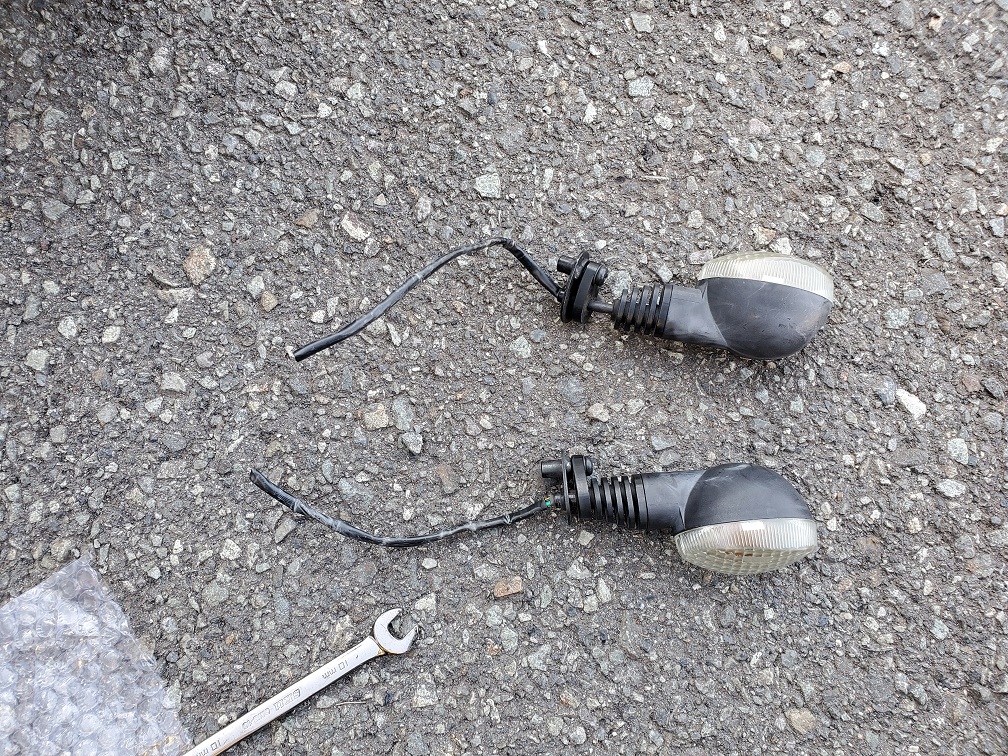

 ・純正ウィンカーの配線を切断する(15cm残しくらい)

f:id:shibatty:20210320175051j:plain

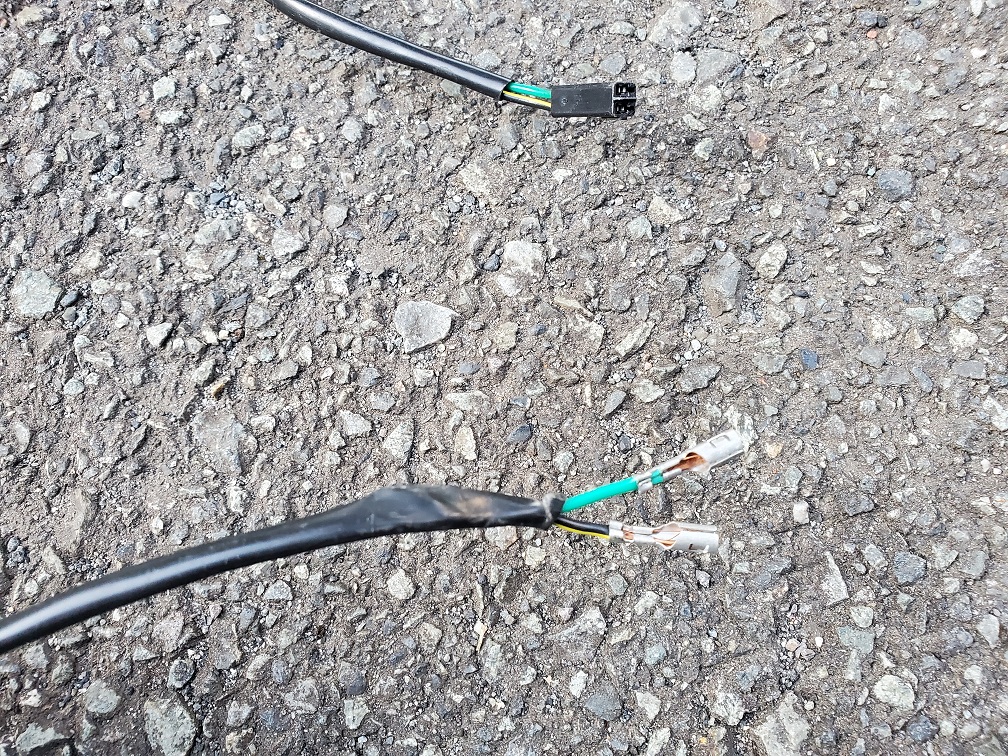

 ・切断した接続部の方にギボシ端子メスを取り付け、流用できる形にする

f:id:shibatty:20210320175327j:plain

(透明なカバーを取り付け忘れたのは内緒、付けないと+とーが接触してショートするから気を付けよう)



②LEDウィンカーの配線(前後左右4本)

 ・以下のように配線する

  純正ウィンカー配線の緑線=<<=LEDウィンカーの赤線(プラス)

  純正ウィンカー配線の黒線=<<=LEDウィンカーの黒線(マイナス)

  ※購入したLEDウィンカーによって配線色が異なることがあります

  ※車種によって配線色が異なる可能性があるので、違う場合は配線図を調べてから作業を行ってください

f:id:shibatty:20210320175918j:plain

※ショートに十分注意を



 ・コネクタを元々挿されていた所に挿し戻し、ウィンカー配線を完了させる











5.整流ダイオード配線

ここが結構難しいです。

純正配線に割り込ませるので、作業スペースが窮屈でやりづらい・・・

メーターボックス配線をまとめているゴム?が邪魔なので、引き裂いて配線を手繰り寄せると良いです。



①ウィンカーランプの配線位置の確認

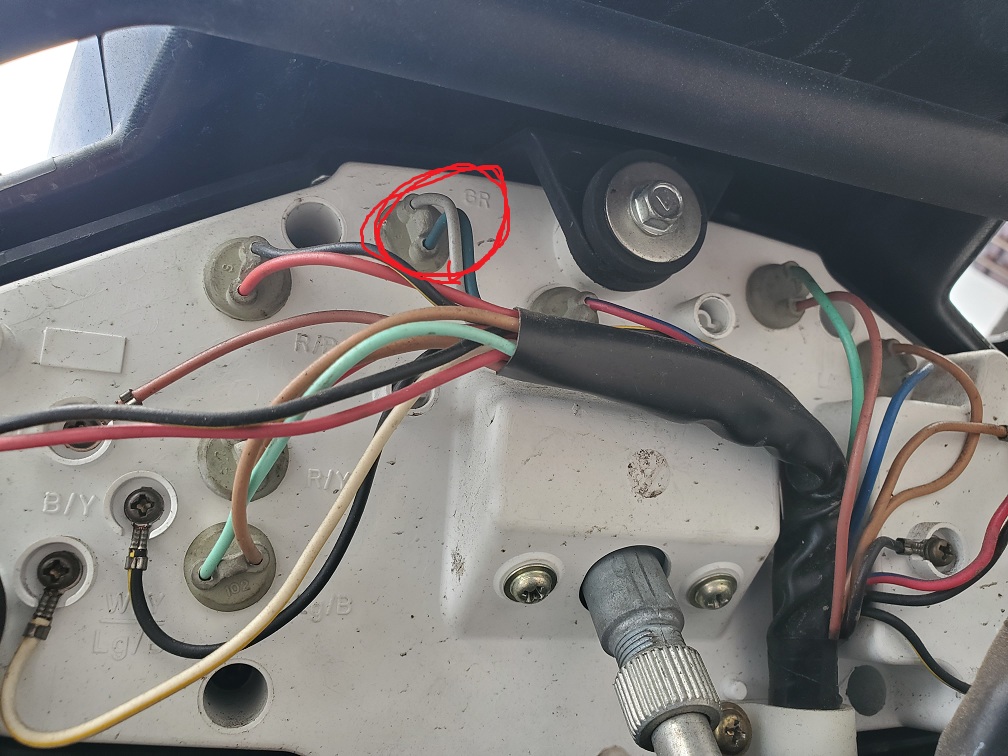

 ・図のところがウィンカーランプの配線

f:id:shibatty:20210320180538j:plain



②ウィンカーランプ配線の加工

 ・純正配線を切断し、ギボシ端子の装着(ランプ側=オス、バッテリ側=メス)

 ※10cmくらい残す気持ちで切断すると作業しやすいです

 ※紹介した整流ダイオードには作業に必要なギボシが付属してきます

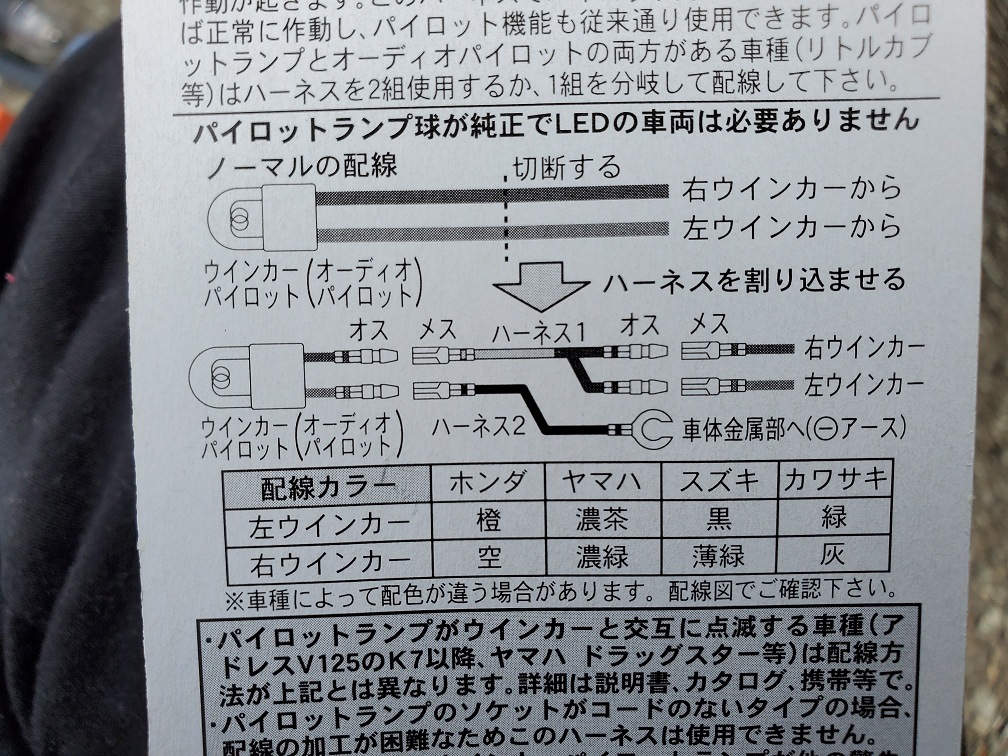

③整流ダイオードの配線

 ・下図のように配線(紹介した整流ダイオードの場合)

f:id:shibatty:20210320182341j:plain

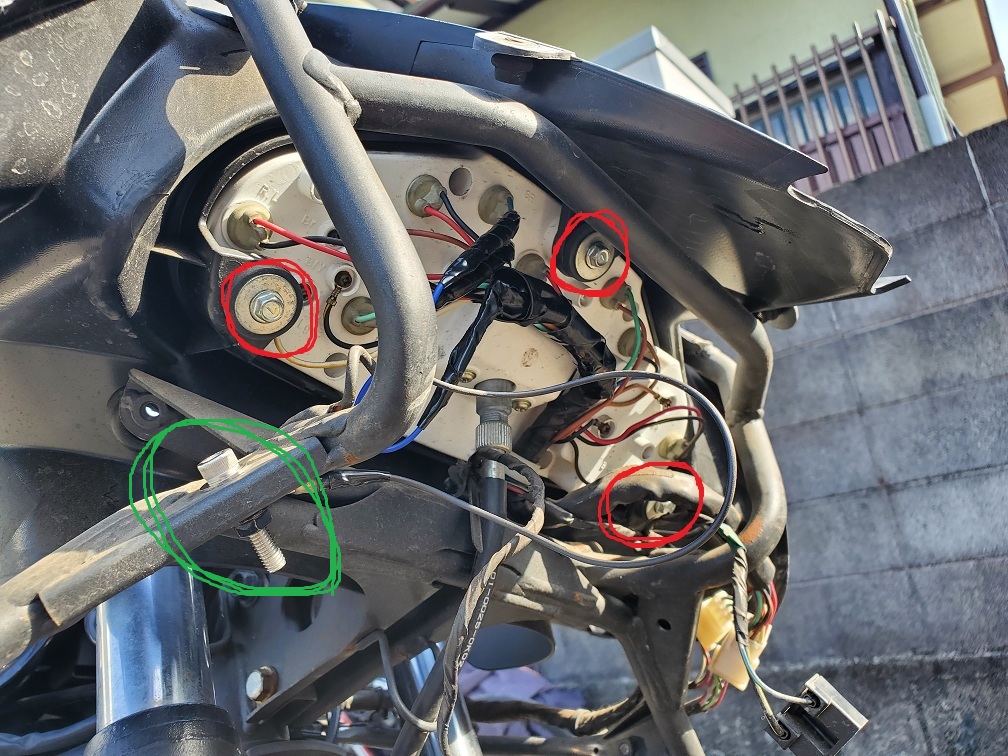

 ・配線後の様子(接続部をテープで防水加工)

  ※アースは下図緑丸の部分にM8ネジで固定しています

  ※取り回しやすい場所でボディアースが効く場所ならどこでもOK

f:id:shibatty:20210320182449j:plain

④点灯テスト

OK!!

f:id:shibatty:20210320182716j:plain

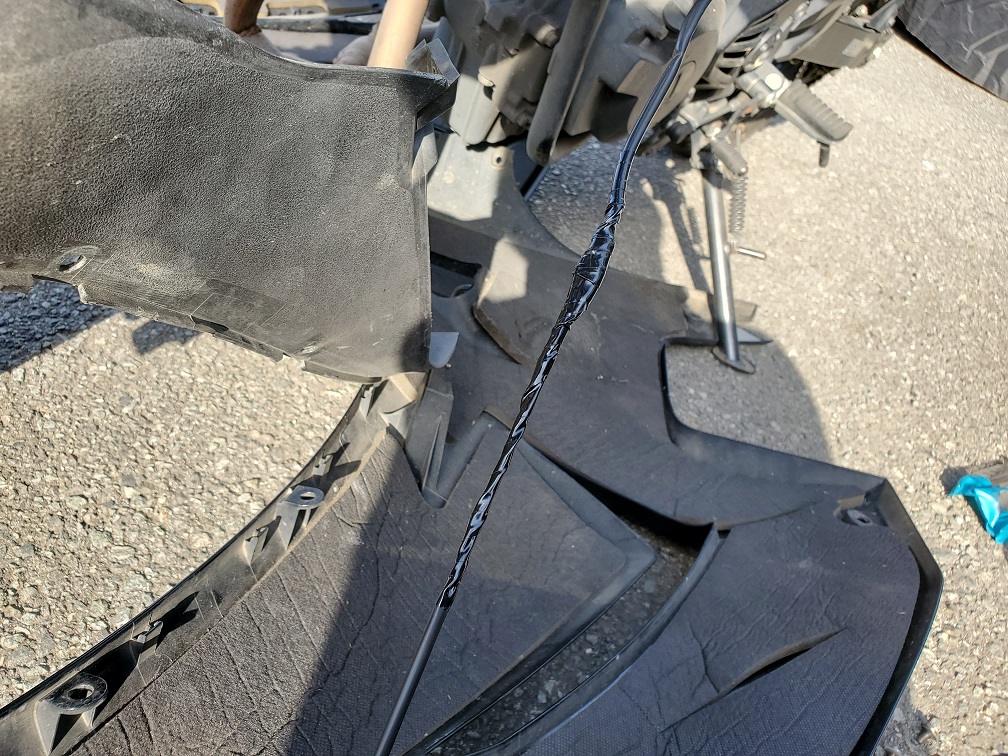

6.整線

接続部が水でショートしないよう、テープで保護してあげます。

(前後左右のウィンカー配線、整流ダイオード配線)

f:id:shibatty:20210320183005j:plain

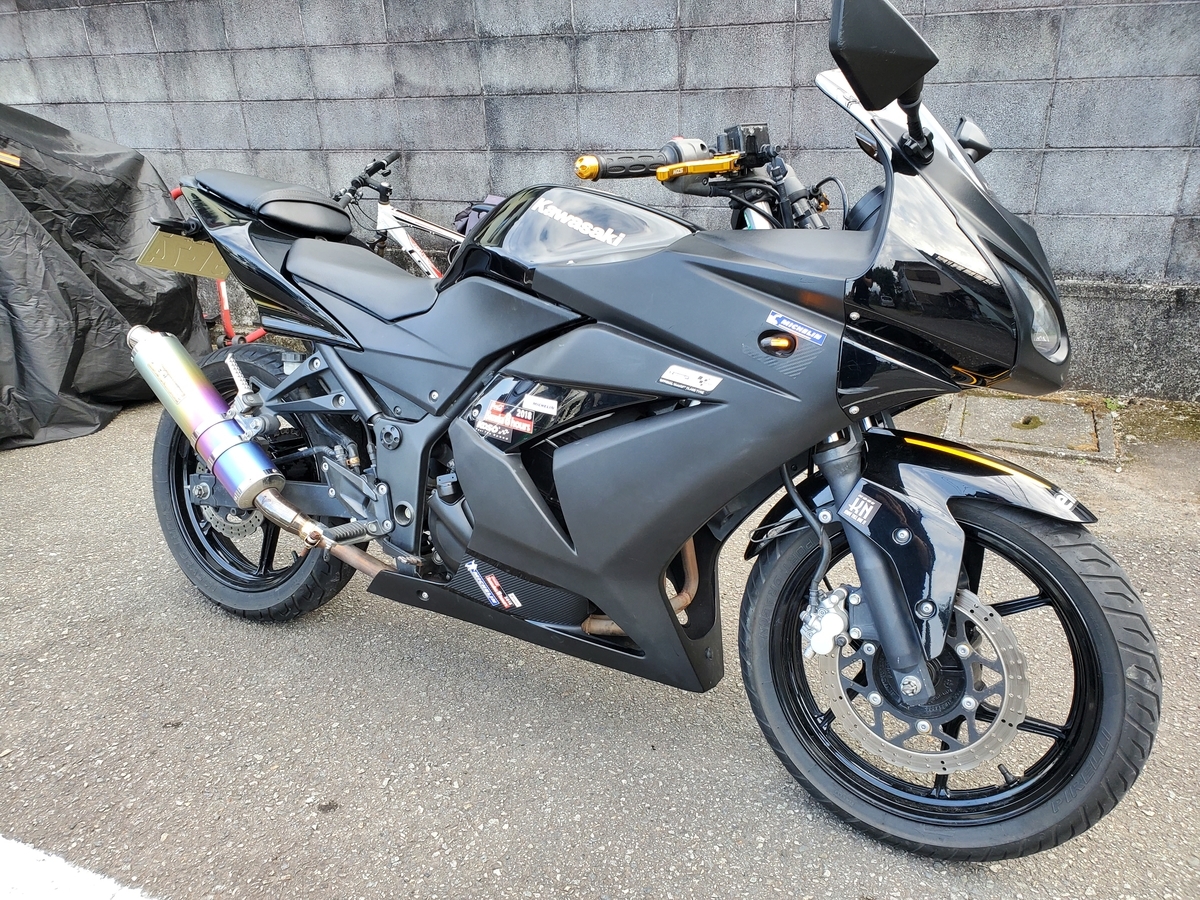

7.カウル戻し

手順1の逆順にカウルを戻せば完成!!

f:id:shibatty:20210320183832j:plain



比較として作業前をもう一度

f:id:shibatty:20201029234334j:plain



だいぶスッキリしたと思います。

これで電球切れの悩みとはお別れですね。

輝度は日中でも十分視認できると感じましたので、問題ないともいます。



次回は、痛車を計画中です。

推しが多く進まない・・・



それではビバ、Ninjaライフ!
